充电桩应用专题
上海本宏电子科技有限公司是一家专业的元器件代理商和方案提供商！

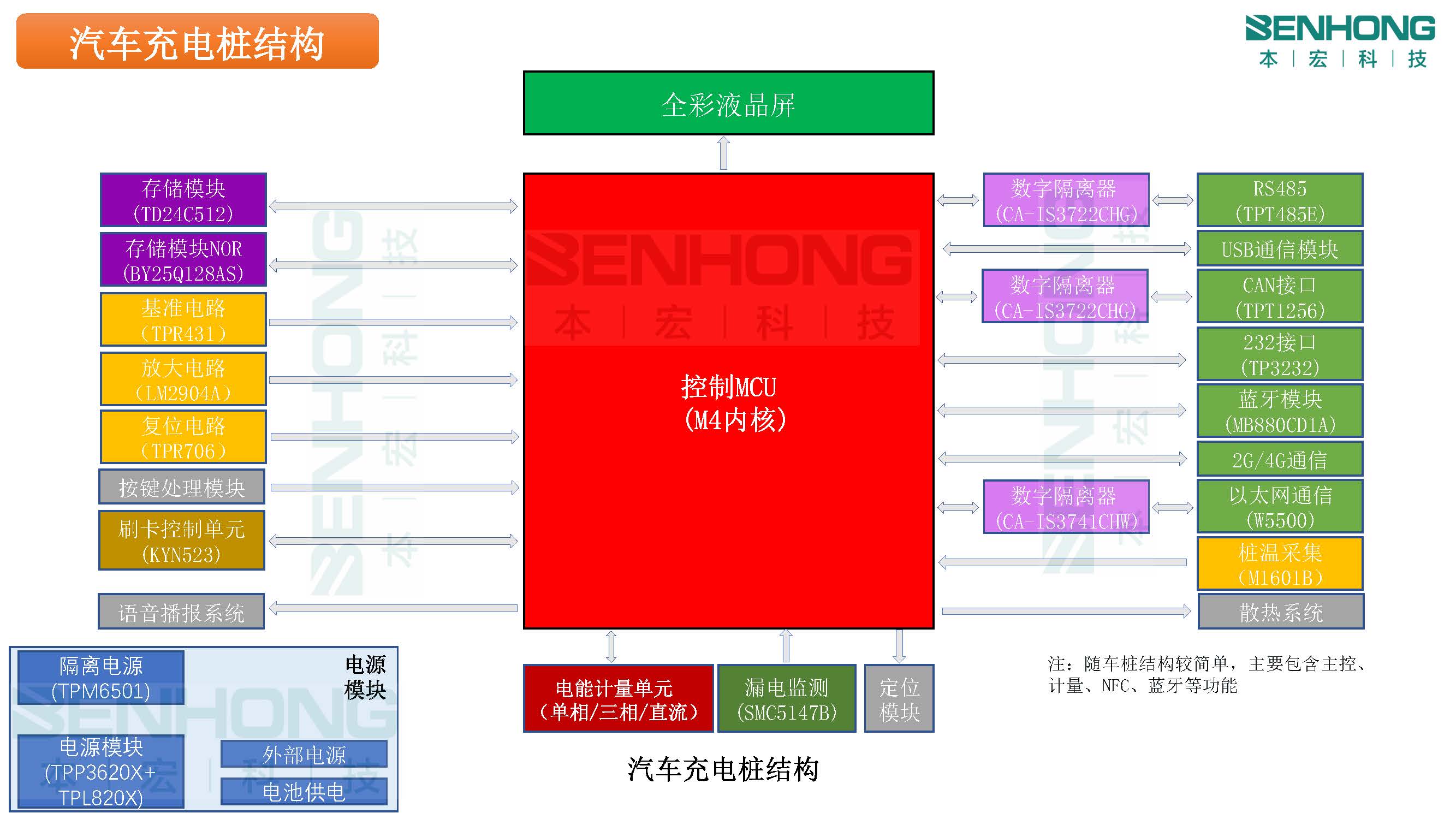

汽车充电桩应用专题
| 功能模块 | 型号 | 电压(V) | 品牌 | 封装 | 产品说明 | ||||||||
| 计量ADC | HT7017/HT7136 | 3.0~5.5 /3.0~3.6 |
钜泉光电 | SSOP16 /LQFP64 |
HT7017适用于单相或者直流充电桩，±890mv采样范围，动态范围8000：1；HT7136适用于三相充电桩，±710mv采样 范围，动态范围5000：1，支持有功/无功/谐波等 | ||||||||
| 通信-485 | TPT485E | 4.5~5.5 | 3peak | SOP8 | 含有国网认证证书的有极性485 | ||||||||
| 通信-CAN | TPT1256 | 4.5~5.5 | 3peak | SOP8 | 支持±42V故障保护、±30V共模电压输入，3.0~5.5V IO接口，HBM ESD 15KV，已用于国网多个项目 | ||||||||
| 通信232 | TPT3232E | 1.8~5.5 | 3peak | SSOP16 | 工业级产品，工作温度范围为-40~+125℃，符合TIA/EIA-232-F和ITU V.28标准 | ||||||||
| 存储-NOR Flash | BY25Q128AS | 2.7~3.6 | 博雅 | SOP8 | SPI接口，读写频率108MHZ；擦写次数10万次； | ||||||||
| 存储-EEPROM | TD24C512 | 1.7~5.5 | 亿存芯 | SOP8 | IIC接口，读写频率400K/1MHZ；擦写次数200万次； | ||||||||
| 电源-DCDC | TPP36208 | 4.5~36 | 3peak | TSOT23-6 | 500KHZ开关频率，支持2A输出 | ||||||||
| 电源-LDO | TPL820X | 3.6~42 | 3peak | SOT23-3 | 输出2.8, 3.0, 3.3, 5.0；最大压降720mV, 静态功耗2uA，已用于集中器，专变，能源控制器，国网直流导轨表， 充电桩，R46标准物联网表； |
||||||||
| 电源-隔离电源 | TPM650X | 2.25~5.5 | 3peak | SOT23-5 | 可兼容TI的SN6501等隔离DC-DC方案，适用于5V转5V，5V转12V，12V转5V等多种方案 | ||||||||
| 数字隔离器 | CA-IS37XXC系列 | 3.0~5.5 | 川土微 | WSOP8/16 | DC150Mbps通信速度，5KV隔离耐压，±150kV/µs CMTI特性，支持±6KV HBM ESD | ||||||||
| 蓝牙模组 | MB880CD1A | 1.8~3.3 | 桃芯 | 邮票口封装 | 国网物联表蓝牙模块，适用于量测开关、国网R46表等产品 | ||||||||
| 漏电监测 | SMC5147B | 4.6~4.9 | 胜金微 | SOP8 | 直接驱动 SCR，当有漏电信号时， OS 输出脉宽大于 20ms，适用于检测 A 型（含 AC 型）漏电信号，适用于交流 电压 110V~220V（50Hz~60Hz），动作延时可调整 | ||||||||
| 运放 | LM2904A | 3.0~36 | 3peak | TSSOP-14 | 2通道，支持轨到轨输出，偏置电压3mV@max，压摆率0.5V/us，1MHZ带宽 | ||||||||
| 测温 | M1601B | 1.8~5.5 | 敏源 | SOT23-3 | 精度±0.5℃，年漂移量≤0.03℃/年，工作温度-103°C~+153°C，单总线通信方式，内置唯一ID号，可组网，支持 112bit EEPROM，分辨率0.004℃ |
||||||||
| 基准 | TPR431A | - | 3peak | SOT23-G | 分流型，输出电压Vref to 36V，精度1%或者0.5% | ||||||||
| 复位 | TPV706 | 1.0~5.5 | 3peak | SOP8 | 推挽输出，复位时间200ms，支持1.58V、1.67V、2.19V、2.32V、2.63V、2.93V、3.08V、4.38V、4.63V复位电压 | ||||||||
| NFC芯片 | KYN523 | 2.5~4V | 旷岳 | QFN32 | 可兼容RC523、FM17580等，是一款高度集成的工作在 13.56MHZ 下的非接触读写器芯片， 支持符合ISO/IEC 14443 TypeA/B 协议的非接触读写器模式。 同时提供了低功耗的外部卡片侦测功能， 方便电池供电、 需要低功耗工作、 并且需要实时处理任意时刻会进入射频场的外部卡片的读写器设备 | ||||||||

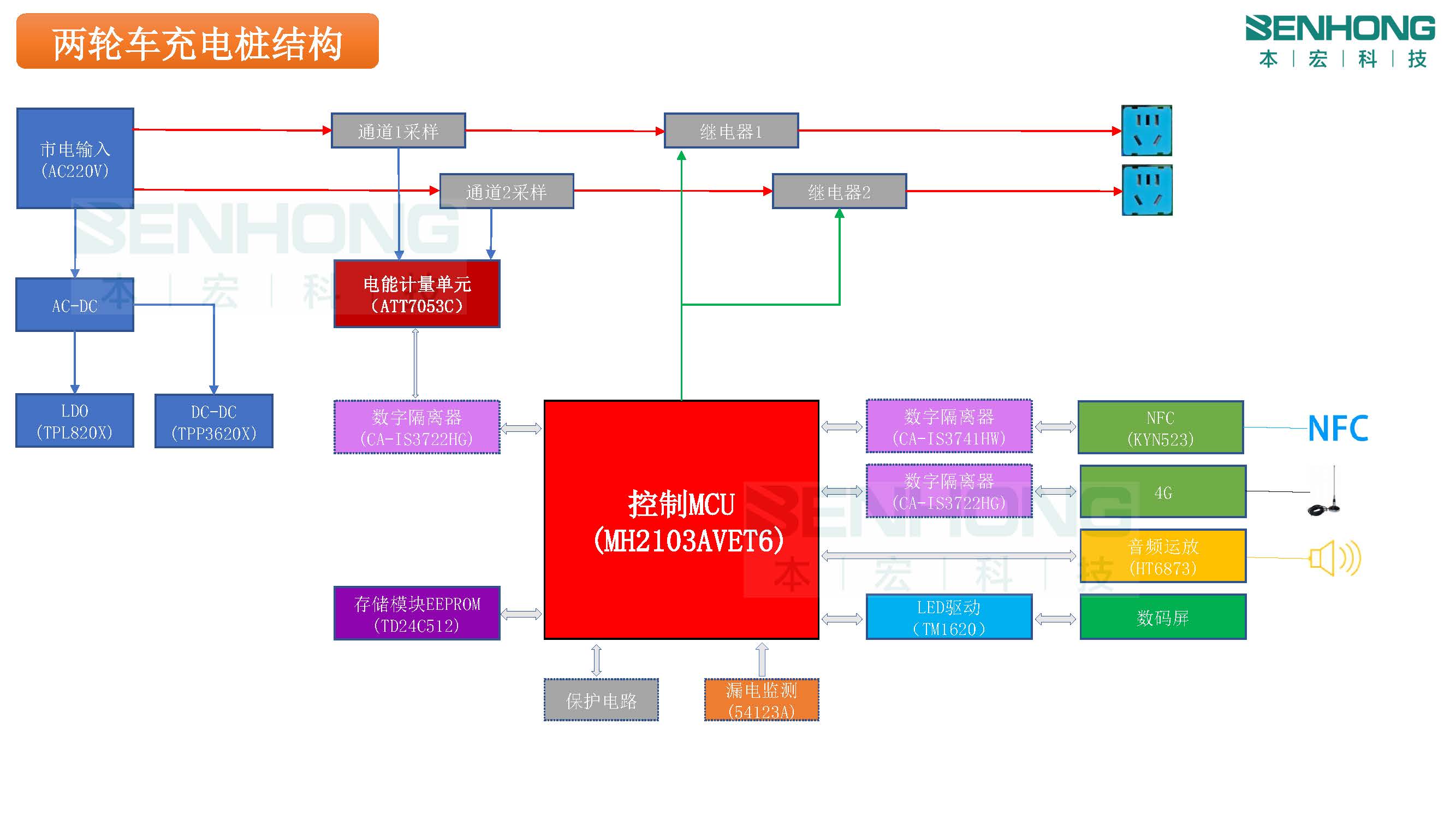

| 功能模块 | 型号 | 电压(V) | 品牌 | 封装 | 产品说明 | ||||||||
| 控制MCU | MH2103AVET6 | 1.8~3.6 | 兆讯 | LQFP100 | M3内核MCU，512K Flash，96K RAM，支持CAN、时钟216MHZ | ||||||||
| 计量ADC | ATT7053C | 3.0~5.5 | 钜泉光电 | SSOP24 | 适用于单相或者直流充电桩，±890mv采样范围，动态范围8000：1，可同时支持两回路电能计量 | ||||||||
| 存储-EEPROM | TD24C512 | 1.7~5.5 | 亿存芯 | SOP8 | IIC接口，读写频率400K/1MHZ；擦写次数200万次； | ||||||||
| 电源-LDO | TPL820X | 3.6~42 | 3peak | SOT23-3 | 输出2.8, 3.0, 3.3, 5.0；最大压降720mV, 静态功耗2uA，已用于集中器，专变，能源控制器， 国网直流导轨表，充电桩，R46标准物联网表； |
||||||||
| 电源-DC-DC | TPP36208 | 4.5~36 | 3peak | TSOT23-6 | 500KHZ开关频率，支持2A输出 | ||||||||
| 电源-隔离电源 | TPM650X | 2.25~5.5 | 3peak | SOT23-5 | 可兼容TI的SN6501等隔离DC-DC方案，适用于5V转5V，5V转12V，12V转5V等多种方案 | ||||||||
| 数字隔离器 | CA-IS37XX系列 | 2.5~5.5 | 川土微 | WSOP8/16 | DC150Mbps通信速度，5KV隔离耐压，±150kV/µs CMTI特性，支持±6KV HBM ESD | ||||||||
| 漏电监测 | SJWCH54123A | 4.6~4.8 | 胜金微 | SOP8 | 内部包含稳压电源、放大电路、比较电路、延迟电路、自恢复控制电路、锁存控制器以及 SCR 驱动电路，可有效检测交流电漏电和直流脉动漏电。主要应用于 A 型（含 AC 型）漏电保护器。 |
||||||||
| 数码管驱动 | TM1620 | 5 | 天微 | SOP20 | 8段6位/10段4位数码管驱动芯片 | ||||||||
| 音频运放 | HT6873 | 5 | 禾润 | SOP8 | 高保真超低EMI的，具有防削顶失真功能的单声道免滤波D类音频功率放大器 | ||||||||
| NFC芯片 | KYN523 | 2.5~4V | 旷岳 | QFN32 | 可兼容RC523、FM17580等，是一款高度集成的工作在 13.56MHZ 下的非接触读写器芯片， 支持 符合ISO/IEC 14443 TypeA/B 协议的非接触读写器模式。 同时提供了低功耗的外部卡片侦测功 能， 方便电池供电、 需要低功耗工作、 并且需要实时处理任意时刻会进入射频场的外部卡片 的读写器设备 | ||||||||
